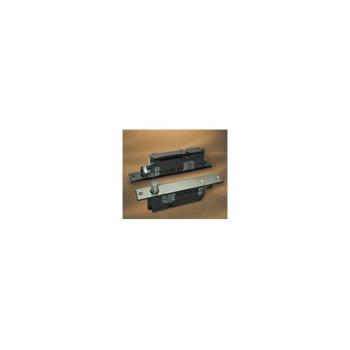

1. 全金屬一體成型之專利式強化機殼，不同於一般銜接式分裝機體

2. 具遮擋功能之簷蓋設計(可取代遮擋板)與不銹鋼表面飾板

3. 擁有同型鎖最小的外觀尺寸與最淺的安裝深度(鎖舌-5/8〞(15.8 mm))(鎖體深度-35 mm (簷蓋-1.5 mm))

4. 附強光之雙色LED電源指示燈，輔助門禁監控的上鎖狀態與便利售後服務(故障排除)參考

5. 雙電壓自由設定選擇輸入(12VDC-啟動 0.98A/常態 0.24A或24VDC-啟動 0.49A/常態 0.12A) (JUMPER)

6. 提供(0、3、6、9秒)四種上鎖時間延遲設定(DIP SWITCH)

7. 提供出口開關專用的訊號線-接收瞬間導通訊號可執行解除上鎖動作(MCU)

8. 門狀態訊號輸出功能-提供門在開啟或關上狀態的訊號輸出(COM,NO,NC)(Reed Switch)

9. 可指定智慧型具鎖舌偵測功能的型號，其特點如下：

A. 內建完整的電路保護：防止電源反向串接、抗突波保護、抗干擾防護，不必外接保護元件(如二極體)

B. 防止假性上鎖現象避免非正常上鎖時的用電，節省能耗

C. 防止假性上鎖現象之鎖舌外露，避免因門撞擊所造成的損壞

D. 具未定位上鎖提示與循環上鎖輔助的安全模式，可具蜂鳴響鈴的警告提示功能(Buzzer)

E. 具鎖舌受外力破壞的防撬功能，可具蜂鳴響鈴的警報輸出功能(Buzzer)

F. 鎖狀態訊號輸出功能\L-提供已完全或未完全上鎖的訊號輸出(COM,NO,NC)(Micro Switch)

10. 可指定雙色指示燈外接功能(50CM)

二、電氣參數

電壓輸入(Power input)：12VDC/24VDC 建議使用穩壓直流電源

啟動電流(Start)：12VDC/0.98A；24VDC/0.49A 正確值會隨電壓及溫升轉變

常態電流(Hold) ：12VDC/0.24A；24VDC/0.12A 正確值會隨電壓及溫升轉變

鎖體表面溫度(Face heat)：小於40℃/室溫25℃

門狀態訊號輸出(DSS)：Max.3W； Max.30VDC；Max.0.2A 提供COM,NO,NC接點

鎖狀態訊號輸出(LSS)：Max.30VDC；Max1A 提供COM,NO,NC接點

三、外型尺寸

鎖舌直徑：15.8 mm 鎖舌長度：16 mm (5/8") 鎖體：150 mm × 25.4 mm × 33 mm

蓋(簷)板 ：200 mm × 32 mm × 1.5 mm 面板：193 mm × 25.4 mm × 2 mm

舌 孔 板：102.55 mm × 25.4 mm × 2~2.5 mm

遮 擋 板：210 mm × 44 mm × 0.5 mm (選購配件，適用於舊鎖孔安裝)
